Уважаемые клиенты!

     Данный Онлайн-сервис позволяет быстро оформить заказ у себя на рабочем месте, не выходя из дома!
     В данной программе можно оформить такие Мебельные услуги:
- Раскрой;
- Кромкование;
- Фрезерная обработка сложных деталей;
- Пазование;
- Сверление и присадка мебели – конечная сборка мебели по указанным чертежам в виде конструктора, отлично подходит для тех компаний, которые оптимально содержат персонал для сборки и установки мебели при этом не тратят на дополнительные затраты – аренда цехов и покупка большого количества инструмента!

                                                                                                                                                                                                                   ИНСТРУКЦИЯ

Название проекта генерируется автоматически = имя клиента + id заказа в системе.

Название можно поменять вручную.

Кнопка «сохранить» для сохранения проекта на сервере. Перед генерацией любого отчёта, калькуляцией, выхода в личный кабинет клиента проект сохраняется автоматически.

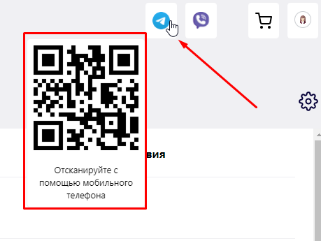

Viber, Telegram боты

При сканировании телефоном, пользователь попадёт в бот iFurn.pro. Нужно отправить свой телефон для регистрации в системе (кнопка).

Боты отправляют сообщения об изменениях статусов заказа, позволяют клиенту самому запросить информацию по нужному заказу.

Функции ботов постоянно расширяются.

Начало работы:

Выбор материалов, товаров.

Можно выбрать товар/материал из БД. Эти артикула синхронизированы с учётной системой Компании. После калькуляции и подтверждения заказа, заказ корректно перенесётся в учётную систему Компании.

Внесение новых материалов возможно через ответственного сотрудника Компании.

Если товара нет в каталоге, а заказ обработать нужно сейчас, доступна опция «материал клиента». С её помощью заказ обработаете сразу, но в учётной системе подбор товаров нужно будет делать вручную.

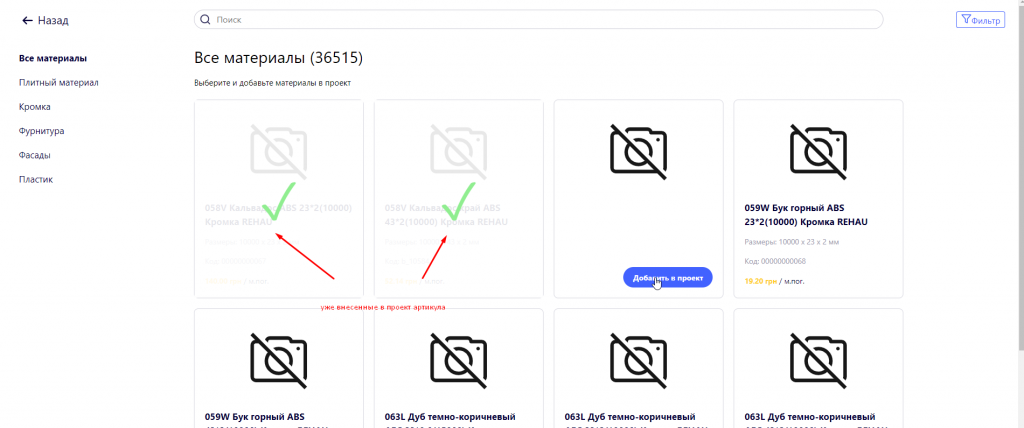

Подбор материала:

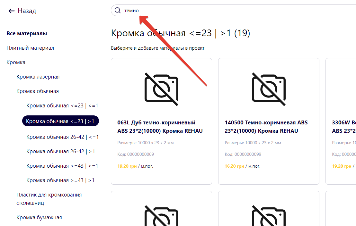

Слева папки артикулов, нажимая на них, можно по древоподобной структуре перейти к нужной папке и выбрать товар.

Если выбрана папка, поиск работает в нутри неё.

Если папка не выбрана поиск выдаст все артикула, соответствующие запросу.





Фильтр позволяет искать артикула более результативно, нежели текстовый поиск.

Код – поиск по коду учётной БД Компании.

Длина, ширина, толщина – уточнение геометрических параметров

Производитель – нужно выбрать из списка.

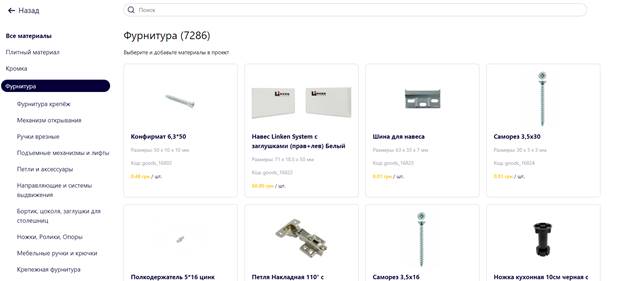

Кроме плитных материалов и кромки в заказ можно добавлять обычные товары:



После выбора нужных материалов, кромок, товаров, они появятся в нужных вкладках проекта.









Кромку можно купить не только, как сырьё для кромкования, но и как обычный товар, введя нужное количество во вкладке «товары».

Материалы можно приобрести как листами, так и выбрав реальные остатки со склада.

При наличии на складе не целых листов плитного материала, остатки подтянутся для продажи во вкладку «товары» автоматически. Выбранные для продажи без раскроя остатки, не будут участвовать в формировании карты кроя.

У каждого материала и кромки есть возможность поставить свои производственные параметры.



Если они ставятся, за корректность самой возможности произвести заказ несёт ответственность тот, кто решил изменить параметры, установленные технологом в админпанели.

Параметры материала

Торцовка по обеим сторонам – обрезка с каждой из сторон заданной ширины полосы.

Количество поворотов и сложные полосы. Вы можете уменьшить расход материала, но сильно усложните раскрой. Согласуйте всё с производством.

Направление реза определяет первый рез и тип остатка. Этот параметр позволит подобрать раскрой, оптимальный для клиента.

Если параметр пуст, его значение будет взято из админпанели.

Также параметры материала выставляются в деталировке.

Прифуговка ставится/снимается на все детали материала, но может отдельно отредактирована по каждой стороне кромкования детали.

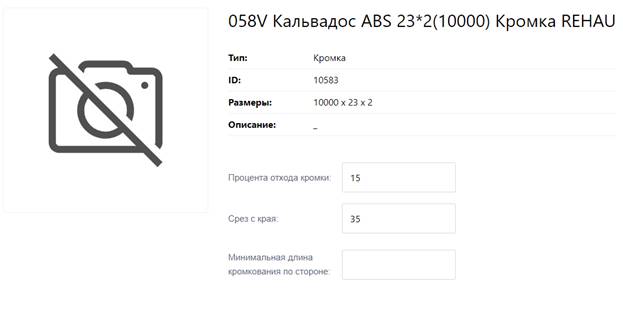

Параметры кромки.

Процент отхода – считается сверх количества необходимого для кромкования. Срез делается с каждой стороны кромкуемой стороны. Минимальная длина определяет длину кромки, которую в любом случае отрежет станок.

Пример: минимальный размер 120, процент отхода 10, срез 35 мм, деталь 1000*65 мм, кромкование по 4 сторонам.

Длина кромкования = 1000*2+65*2=2130 мм.

Длина кромки = (1000*1,1)*2+35*2+(120*1,1)*2+35*2=2604мм

Если параметры не заполнены, они берутся из админпанели.

Все параметры, которые менеджер либо клиент внесли вручную отдельно выделяются на бланке, чтобы производство могло вовремя поправить неточности.

Фрагмент бланка заказа:

Если нет нужного материала или кромки, можно создать свой материал либо кромку:









Вносим все параметры материала. Это необходимо для корректной калькуляции заказа.

Если указываете что сырьё давальческое, в калькуляции его не будет.

Норма отхода – это способ продажи.

Кромка всегда продаётся «без потерь».

Плитный материал можно продавать листовым способом:

- лист

- поллиста горизонтально

- поллиста вертикально

Также можно выбрать способ продажи в деталях или в ещё называют м2:

- Без потерь (деталь 1м*1м=1м2)

- Отходность 15% (деталь 1м*1м=1,15 м2 в калькуляции)

Продажа не целыми листами плитного материала.

Плитный материал продаётся в кусках и/или в листах. Менеджер/клиент самостоятельно выбирают что считать в первую очередь.

Это актуально для материала из БД и своего материала.

Если на складе есть куски продаваемого материала, система автоматически внесёт их для раскроя. Список кусков запрашивается со склада каждый раз при генерации карт кроя.

В свой материал или материал из БД, менеджер/клиент могут добавить свои куски. Этого лучше не делать и работать с реальными остатками склада.

Каждому куску также указывается количество.



Деталировка.

После выбора материала, можно добавлять детали.

Деталь можно добавлять мышкой слева с последующим развёрнутым вводом, либо после нажатия + справа, клавиатурой быстрым способом.

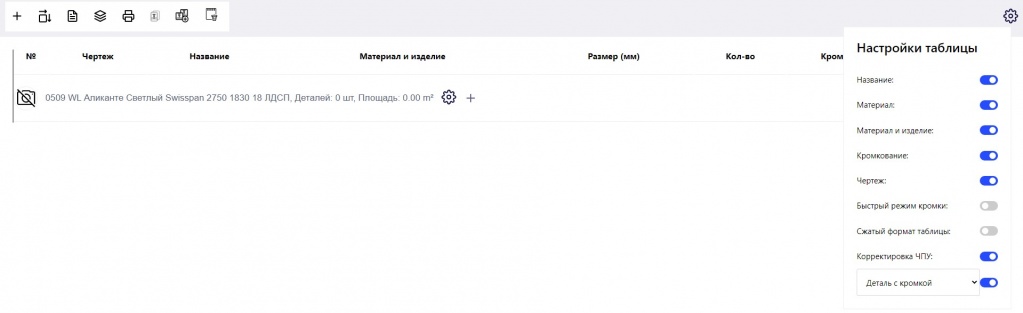

Настройка интерфейса.

Каждый может настроить интерфейс под себя.

Развёрнутый вид

Максимально компактный вид

Режим ввода деталировки.

В параметрах указывается режим ввода деталировки.

Доступны 3 режима:

- габаритный (деталь после кромкования)

- после прифуговки без кромки

- перед прифуговкой без кромки (режим заготовки)



Внесение данных детали.

Вносятся размер XY (горизонталь, вертикаль), количество, необходимость соблюдать текстуру, материал, принадлежность детали к изделию, кромкование, операции ЧПУ.

Наименование детали генерируется автоматически, но может быть исправлено пользователем.

Изделия.

Детали могут быть разделены по изделиям (группировка).

Количество изделий может быть любое. Если указано что нужна одна деталь, но изделий нужно 10, куда входит данная деталь, система посчитает 10 деталей в калькуляции и карте кроя.



Кромкование (обработка торца).

В легенде материалов каждой кромке присвоен номер. При быстром вводе деталировки можно вводить кромкование с клавиатуры, просто вписывая цифры и переключаясь клавишей Enter.









Также можно выбирать кромкование мышкой.

Можно в виде обработки торца выбрать «срез угла» и поставить угол наклона. Установить можно от -45 до 45 градусов.

Прифуговка может быть выставлена по конкретной стороне:

В том же окне выставляется криволинейное кромкование. При применении стандартных шаблонов iFurn.pro система автоматически установит правильные настройки по сторонам кромкования.

Если Вы импортировали проект с фрезеровкой, нужно самостоятельно установить/проверить корректность прифуговки и наличие/отсутствие признака криволинейности по стороне кромкования.

Информация по детали.

Пользователь может указать дополнительные данные по обработке детали, которые не могут быть указаны стандартным (см. далее) способом.

При печати этикеток эта деталь будет выделена знаком «!QR!». Любой оператор в цеху сможет прочитать нужные данные.



Печать детали.

При нажатии на значок печати в новом окне откроется полная информация по детали.

Кроме текстового описания, там будут чертежи iFurn.pro и Giblab.



Операции ЧПУ.

По нажатию на значок операции откроется окно операций ЧПУ по детали.



Параметричность.

Все данные операции, где есть значок fx, можно вносить формулами.

Пример: x1/2. Значение = габаритный размер детали по оси X делённое на 2.

Переменные:

x2-размер по X детали без кромки после прифуговки
x1-пильный размер по X детали без кромки перед прифуговкой
x-габаритный размер после кромкования по X детали

y2-размер по Y детали без кромки после прифуговки
y1-пильный размер по Y детали без кромки перед прифуговкой
y-габаритный размер после кромкования по Y детали

z – толщина детали

small_side – длина меньшей стороны (габаритный)

big_side – длина большей стороны.



Сверление.

Сверление доступно по 6 сторонам детали. После выбора стороны сверления и диаметра, система подберёт возможные диаметры, исходя из настроек админпанели.

Сверлений можно сделать несколько, установив сразу смещение и нажав несколько раз «добавить».

Сверление сквозное диаметром 7, если установлено зенкование в админпанели, при выгрузке программ будет скорректировано по глубине для использования зенкера.

Если сверление идёт снизу, и длины сверла не хватает, система автоматически при выгрузке программ добавит ещё одно сверление сверху с теми же координатами.

При выгрузке программ сквозные сверления будут скорректированы по глубине для оптимального сверления.

Пользователю достаточно указать что он хочет получить в результате, все технологические операции автоматика проделает самостоятельно.



Пазование.

Пазование делается по 6 сторонам детали.

Пазы есть открытые (после кромкования) и закрытые (до кромкования).

Торцевые пазы делаются Т-образной фрезой. Пользователь задаёт параметры паза, как для обычного паза пилой. На станки будет выгружена программа фрезеровки. Конвертацию сервис сделает исходя из настроек админпанели.

Четвертя (пазы с 0 отступом от стороны) также выгружаются на станки как фрезерный рез.

Если ширина паза шире, чем диаметр стандартной фрезы, такой паз также будет автоматически преобразован в фрезеровку.

Если паз закрытый и делается пилой, начальная и конечная точка паза будут автоматически сдвинуты при выгрузке таким образом, чтобы паз остался в заданных пользователем координатах.



Урезка



Урезка нужна для обработки на станках маленьких деталей. Если деталь технологически нельзя посверлить (ограничения станка 200*35, деталь 50*50), деталь увеличивают и указывают урезку после ЧПУ операций.

Выемка.

Выемка делается под врезные ручки. Фрезер выбирает часть материала.

Выемка бывает: круглая, прямоугольная, прямоугольная со скруглёнными краями.

Если глубина выемки указана более толщины материала, система автоматически преобразует контур фрезерования в один проход по краю выемки и Клиент получит сквозное отверстие нужной формы.

Сшивка.

Сшивка (склейка) – соединение двух тонких материалов для получения толстой детали. Сначала вырезаются лицевая и обратные заготовки, склеиваются и торцуются в размер.

Сшивки есть:

- одинаково (подшивка тем же материалом)

- другим материалом (подшивка любым материалом из проекта)

- контурная (подшивка планками). Ширина планок от 70мм до 120 мм. Планки могут быть заранее закромкованы, чтобы снизу детали не были видны торцы материала.

- контурная с горизонтальной перемычкой

- контурная с вертикальной перемычкой

- сшивка одной планкой

- сшивка 3 планками

Пользователю надо лишь выбрать тип и указать параметры. Все технологические преобразования система сделает при выгрузке на станки. Как будет выглядеть всё на станках можно увидеть в карте кроя или чертежах ЧПУ.



Шаблоны фрезерования и сверления.

 Для фрезеровки детали используются шаблоны. Ручное построения контура фрезерования возможно в режиме «Перейти в GibLab», но это требует специальной конструкторско-технологической подготовки. Мы рекомендуем ограничиваться использованием готовых шаблонов.

Если есть распространённая фрезеровка, а в шаблонах её нет, обратитесь к администраторам, мы оперативно всё внесём.

Шаблоны фрезерования «обработка углов»  и сверления параметричны. При изменении размеров детали, точки фрезеровки либо сверления смещаются согласно заданных при создании параметров.

Шаблоны содержат подсказки к своим настройкам.

Здесь видно что при выборе левого нижнего угла, отступ 1 – отступ от левого нижнего к левому верхнему углу, радиус 1 – скругление угла между левой стороной детали и резом к центру зареза.

Список ЧПУ операций.

Список ЧПУ операций содержит все операции с деталью.

Если Вы нажали на любой из перечня, откроется редактирование операции. Даже если Вы переключитесь на другую деталь и тогда сохраните, операция сохранится по той детали, где была открыта.

Если нужно применить однотипную операцию к нескольким деталям. Откройте создание операции, введите параметры, жмите добавить. Выбирайте следующую деталь вверху справа, после чего опять добавляйте.



Калькуляция.

Сервис рассчитывает все услуги самостоятельно. В систему введены 80 видов различных услуг. Если Вашей Компании недостаёт какой-то услуги, либо что-то считается не корректно, обратитесь к администраторам.

Состоит из нескольких блоков:

- плитные материалы

- товары

- услуги

- дополнительно

- расширенные настройки.

Плитные материалы:

плитный материал двумя способами (м2 и листы), Клиент выбирает сам что ему выгоднее.

Цена продажи в листах дешевле, но Клиент должен выкупить остатки материала. Если Клиенту остатки не нужны, а продажа идёт только листовым способом, можно снять галку «остатки клиенту» и остатки останутся в Компании.

Количество продажи всегда указывается в м2. Цена в валюте за м2.

Продажа листовым способом и в м2 оценивается разными услугами. Все услуги настраиваются в админпанели.

Цену можно редактировать с помощью знака карандаша.
